Uszkodzenia elektroniki w transporcie kojarzą się przede wszystkim z upadkiem paczki lub zgnieceniem opakowania. W przypadku układów scalonych, płyt głównych i podzespołów serwerowych równie groźne, a często niewidoczne, są wyładowania elektrostatyczne. Pojedynczy impuls, którego człowiek nawet nie zauważa, potrafi uszkodzić tranzystor w procesorze lub osłabić ścieżkę pamięci do tego stopnia, że element przestaje działać dopiero po kilku tygodniach u klienta. Dobór właściwego opakowania ESD jest więc elementem ochrony towaru, a nie dodatkiem do folii i kartonu.
Czym jest wyładowanie elektrostatyczne
Wyładowanie elektrostatyczne (ESD, electrostatic discharge) to gwałtowny przepływ ładunku między dwoma obiektami o różnym potencjale elektrycznym. Ładunek gromadzi się głównie w wyniku tarcia, czyli zjawiska tryboelektrycznego. Chodzenie po wykładzinie, zsuwanie folii ze stosu czy przesuwanie elementu po blacie wystarczają, by na ciele człowieka lub na powierzchni materiału zgromadziło się kilka tysięcy woltów.
Człowiek zaczyna odczuwać wyładowanie dopiero przy napięciu rzędu 3000 V, a iskrę widzi przy około 5000 V. Tymczasem wiele podzespołów elektronicznych ulega uszkodzeniu przy napięciach znacznie niższych, niekiedy poniżej 100 V, a najczulsze struktury już przy kilkudziesięciu woltach. Oznacza to, że pracownik może uszkodzić układ, nie czując i nie widząc żadnego wyładowania.
Skutki dzielą się na dwie grupy. Uszkodzenie katastroficzne to natychmiastowa, trwała awaria elementu, którą wykrywa kontrola jakości. Trudniejsze do wychwycenia jest uszkodzenie utajone, gdy struktura półprzewodnika zostaje osłabiona, ale element przechodzi testy i trafia do odbiorcy. Awaria pojawia się później, już w urządzeniu klienta, co generuje reklamacje i koszty serwisu. To właśnie uszkodzenia utajone są głównym argumentem za stosowaniem opakowań antystatycznych na każdym etapie obrotu elektroniką.
Normy i klasyfikacja rezystancji
Ochronę przed ESD reguluje norma ANSI/ESD S20.20 oraz seria IEC 61340, w szczególności IEC 61340-5-1. Określają one wymagania dla obszarów chronionych przed ładunkiem oraz dla materiałów opakowaniowych. Podstawowym kryterium jest rezystancja powierzchniowa, która dzieli materiały na trzy grupy.
Materiały przewodzące mają rezystancję poniżej 1×10⁴ Ω i szybko odprowadzają ładunek. Materiały rozpraszające, nazywane też dyssypatywnymi, mieszczą się w zakresie od 1×10⁴ do 1×10¹¹ Ω i rozładowują ładunek w sposób kontrolowany, bez gwałtownego impulsu. Materiały izolacyjne, o rezystancji powyżej 1×10¹¹ Ω, ładunku nie odprowadzają i to one są najczęstszym źródłem problemu, ponieważ należy do nich zwykła folia, taśma i styropian.
Warto rozróżnić dwie odrębne właściwości. Cecha antystatyczna oznacza, że materiał nie gromadzi ładunku przez tarcie. Ekranowanie to zdolność do blokowania zewnętrznego pola elektrostatycznego, czyli działanie na zasadzie klatki Faradaya. Folia antystatyczna chroni element przed naładowaniem podczas pakowania, natomiast dopiero opakowanie ekranujące zabezpiecza go przed wyładowaniem pochodzącym z zewnątrz. Przy najczulszych podzespołach potrzebne są obie cechy jednocześnie.
Rodzaje opakowań ESD
Najbardziej rozpoznawalnym produktem są worki antystatyczne. Różowe worki z polietylenu mają właściwości rozpraszające i zapobiegają gromadzeniu ładunku, ale nie ekranują wnętrza przed polem zewnętrznym, dlatego nadają się do mniej wrażliwych elementów oraz do grupowania akcesoriów. Srebrne worki metalizowane tworzą klatkę Faradaya i chronią zawartość przed zewnętrznym wyładowaniem, co czyni je standardem dla płyt głównych, kart rozszerzeń i modułów pamięci. Czarne worki przewodzące stosuje się tam, gdzie ładunek musi być odprowadzany najszybciej. Osobną grupą są worki barierowe, które poza ochroną ESD zabezpieczają też przed wilgocią.
Folia bąbelkowa antystatyczna, oznaczana również jako folia bąbelkowa ESD, łączy amortyzację mechaniczną z właściwościami rozpraszającymi ładunek. Ma zwykle różowy kolor, który w branży sygnalizuje wersję antystatyczną. Sprawdza się jako warstwa otulająca element już zamknięty w worku oraz jako wypełnienie przestrzeni w kartonie. Standardowa, przezroczysta folia bąbelkowa nie ma tych właściwości i przy elektronice nie powinna mieć bezpośredniego kontaktu z podzespołem.
Do amortyzacji służą również pianki ESD oraz poduszki powietrzne ESD. Pianki występują w wersji rozpraszającej i przewodzącej, a ich dużą zaletą jest możliwość wycięcia gniazda dopasowanego do kształtu elementu, co eliminuje przemieszczanie się towaru w paczce. Poduszki powietrzne ESD pełnią rolę wypełniacza, który stabilizuje zawartość i pochłania drgania, zachowując przy tym kontrolowaną rezystancję. Uzupełnieniem są taśmy antystatyczne oraz etykiety ostrzegawcze informujące o wrażliwości przesyłki.
Dobór konkretnego rozwiązania zależy od wartości i czułości elementu. Przegląd całej grupy produktów dla przemysłu elektronicznego oraz dostępnych opakowań ESD pozwala zestawić warstwy ochronne dla danej przesyłki.
Jak zapakować płytę główną, laptop i serwer

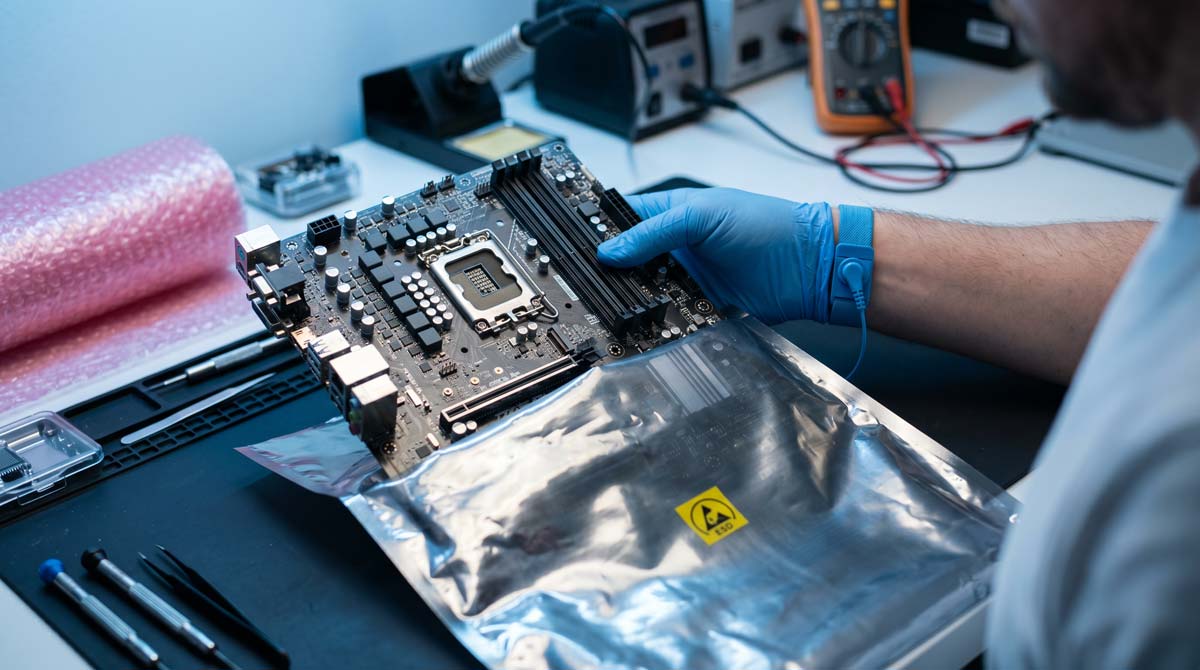

Płytę główną pakuje się trójwarstwowo. Element trafia najpierw do metalizowanego worka ekranującego, ponieważ odsłonięte gniazda i ścieżki są szczególnie podatne na wyładowanie. Worek otula się folią bąbelkową antystatyczną, a następnie umieszcza w kartonie wypełnionym tak, by płyta nie dotykała ścianek i nie przesuwała się. Akcesoria i śruby pakuje się osobno, aby nie uszkodziły powierzchni płyty.
Laptop wymaga połączenia ochrony antystatycznej z amortyzacją wstrząsów. Urządzenie należy umieścić w worku antystatycznym, a porty i złącza dodatkowo osłonić. Całość obkłada się folią bąbelkową lub pianką z gniazdem, dobierając grubość warstwy do masy sprzętu. Karton powinien być na tyle większy od urządzenia, by ze wszystkich stron pozostała warstwa amortyzująca, co chroni przed uderzeniem w narożnik.
Serwer i sprzęt cięższy pakuje się z myślą o dużej masie i nacisku. Podzespoły wyjmowane, takie jak dyski i karty, zabezpiecza się oddzielnie w workach ekranujących. Obudowę unieruchamia się profilami z pianki lub kształtkami, które przenoszą obciążenie i utrzymują urządzenie w stałej pozycji. Przy transporcie paletowym warto zastosować dodatkowe zabezpieczenie krawędzi oraz, w razie potrzeby, czujnik wstrząsów monitorujący warunki przewozu.
Na co zwrócić uwagę
Najczęstszym błędem jest stosowanie wyłącznie folii antystatycznej tam, gdzie potrzebne jest ekranowanie, oraz mieszanie materiałów ESD z opakowaniami izolacyjnymi, które niwelują efekt ochrony. Dobór opakowania powinien wynikać z czułości elementu, jego masy i drogi transportu, a nie wyłącznie z ceny. Zestawienie worka ekranującego, folii bąbelkowej ESD i właściwego wypełnienia daje spójny system ochrony, który ogranicza zarówno uszkodzenia mechaniczne, jak i utajone awarie wywołane wyładowaniem. To podejście jest tańsze od kosztów reklamacji i utraty zaufania odbiorcy.
